Aujourd'hui,
la durée de vie d'un mac dépend plus de la configuration que vous faites à la commande, plutôt que dans l'espoir de pouvoir la faire évoluer. Alors, avant de vous jeter sur les derniers nés disponibles dans l'Apple Store et de mettre au rebut votre ancienne machine, réfléchissez. Surtout si vous êtes l'heureux propriétaire d'un
Mac Pro, l'ancien, celui lancé en 2006. Le Mac Pro, certainement l'une des dernières machines la plus
évolutive de la gamme Apple. Intéressons nous ici à sa
version 3.1 début 2008 avec deux modifications simples à réaliser qui vous permettrons aisément de jouer aux jeux actuels et de continuer à travailler confortablement.
Pour vous aider avant toute chose, voici les documentations Apple du Mac Pro début 2008 à télécharger pour la première
ici et l'autre plus récente
ici.
Première évolution, réalisée par Tigrou
Objectif : ajouter au Mac Pro 3,1 (début 2008)
sept voir huit disques durs internes HDD et SSD
Remarque importante : La machine doit impérativement être
mise hors tension.
La procédure suivante n’est pas anodine et comporte des risques si elle n’est pas entreprise avec les
précautions d’usage qui s’imposent, aussi si vous endommagez votre matériel vous en serez pour vos frais pour une nouvelle machine et vous êtes le seul responsable. Pensez aussi à
sauvegarder vos données avant.
La liste des courses

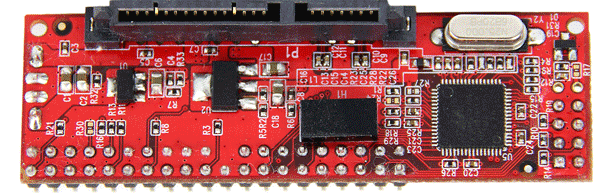

Deux adaptateurs Graveur/HDD/SSD SATA vers ATA

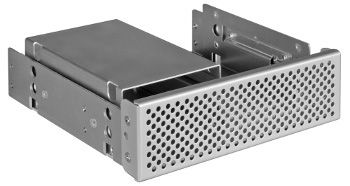

Un adaptateur baie 5,25“ en 4 baies internes 2,5“

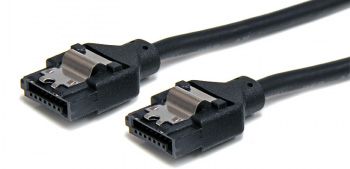

Deux câbles SATA rond 60 cm

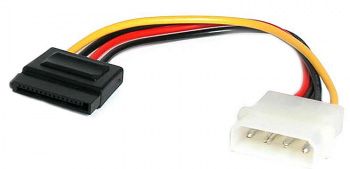

Deux câbles d’alimentation SATA
et l'indispensable "
Service Source" d'Apple de 2008.

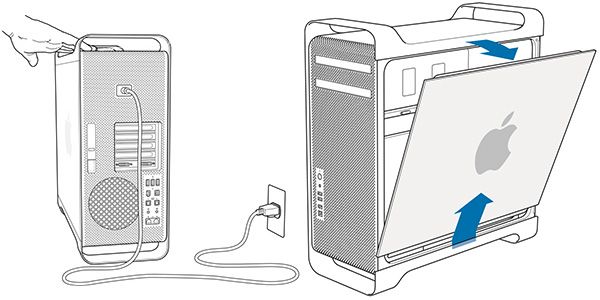

Étape n°1 : toucher, débrancher, ouvrer
Toucher une surface métallique en contact avec la terre pour vous décharger de l’électricité statique. Ouvrir la trappe de la machine.
Étape n°2 : disques

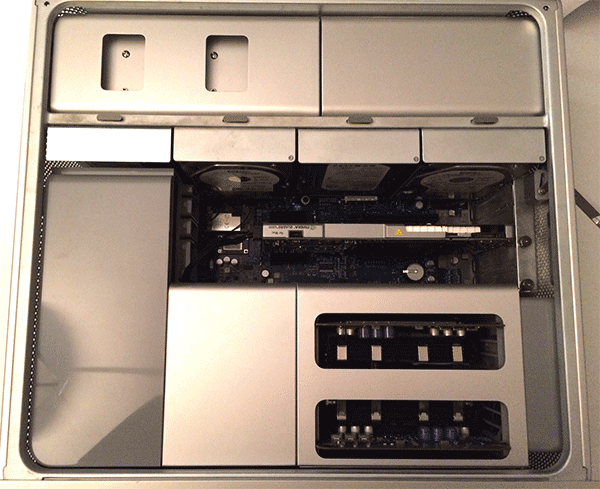

Procéder au retrait de vos quatre disques, HDD / SSD, voire au retrait de la carte graphique si elle est située sur le slot n°1 (
le plus en bas sur la photo ci-dessous)
Étape n°3 : dissipateur

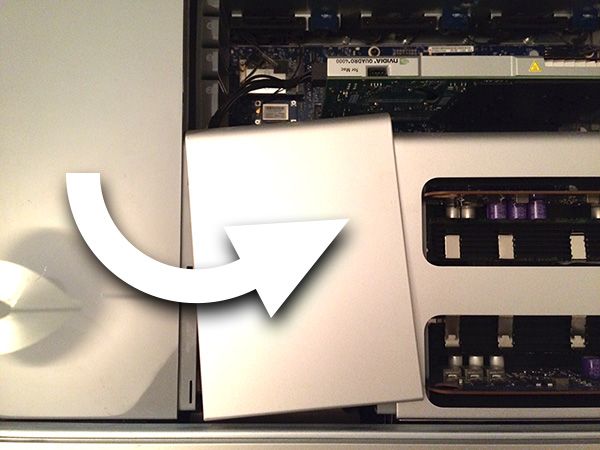

Retirer le cache du dissipateur thermique des CPUs.
Attention à ne pas perdre ou faire tomber les aimants rectangulaires situés sous le cache. Je vous invite à retirer le double face et à les coller à la super glue (
attention à la polarité).

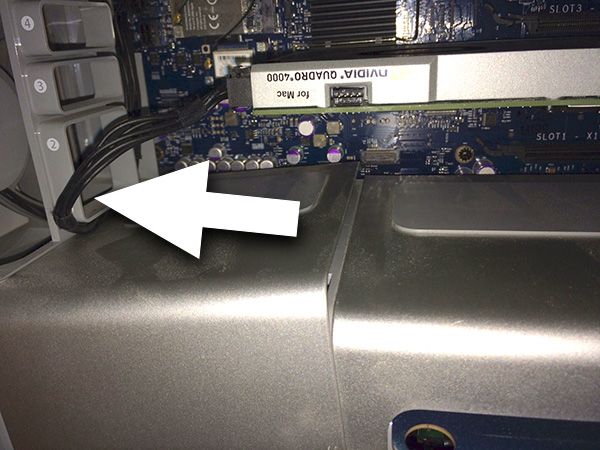

Si nécessaire, retirer le câble de la carte graphique pour gagner en aisance lors du retrait du cache.
Étape n°4 : vis

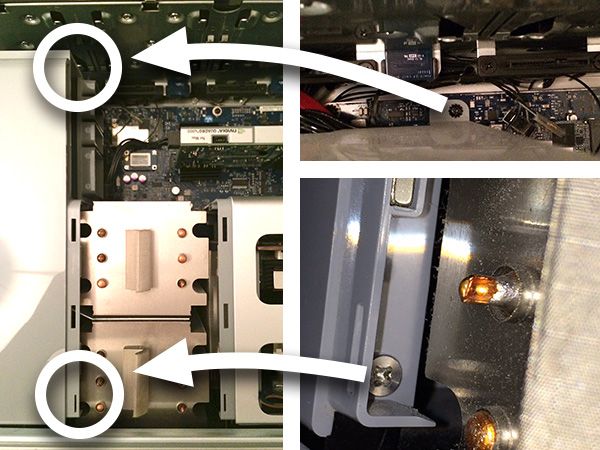

Dévisser les deux vis qui maintiennent les ventilateurs au châssis.
Étape n°5 : ventilateurs et ports
Retirer les deux ventilateurs en exerçant une traction lente et uniforme vers vous. (

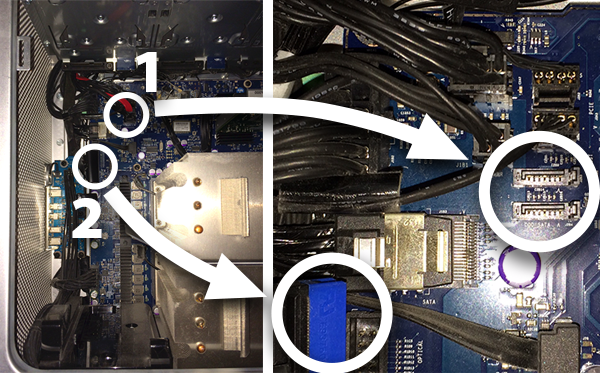

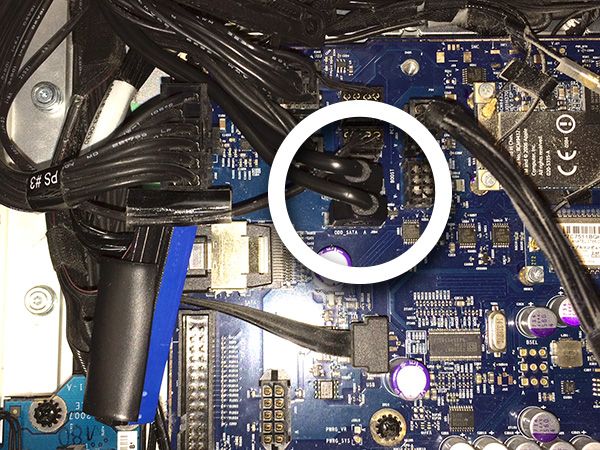

En profiter pour faire la poussière...) Puis localiser les deux ports SATA (
point 1 sur l'image)
Si vous souhaitez conserver le graveur, je vous conseille vivement de débrancher la nappe Ultra-Ata pour gagner du mou. (
point 2 sur l'image)
Étape n°6 : câbles

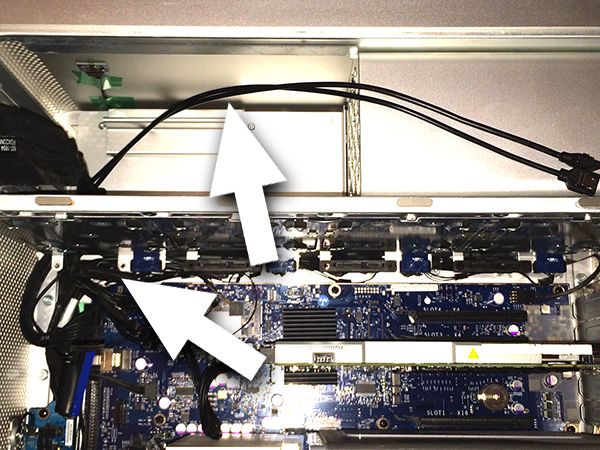

Connecter vos deux câbles SATA en leur frayant
un chemin sûr.
Remarque importante :
La globalité du connecteur ne doit pas excéder les 2 cm sinon vous ne pourrez plus remettre le châssis des deux ventilateurs et risquez d’endommager la carte mère.

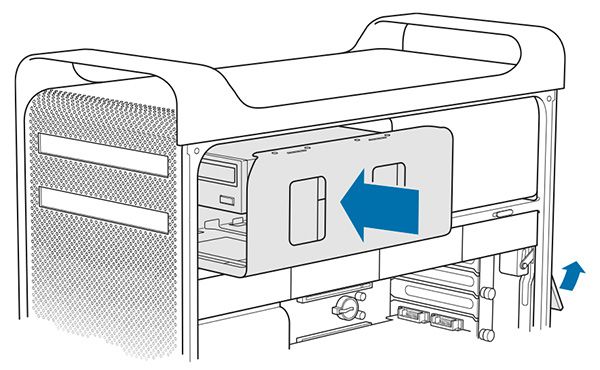

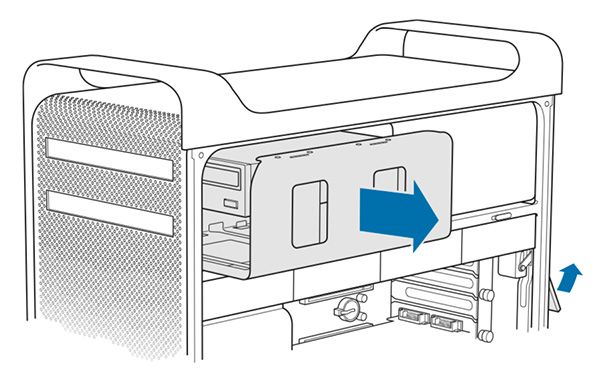

Retirez le lecteur DvD :
Si nécessaire dévisser le premier slot SATA (
image ci-dessous c'est flèche du bas) pour faire passer vos deux câbles au-dessous.
Étape n°7 : graveur

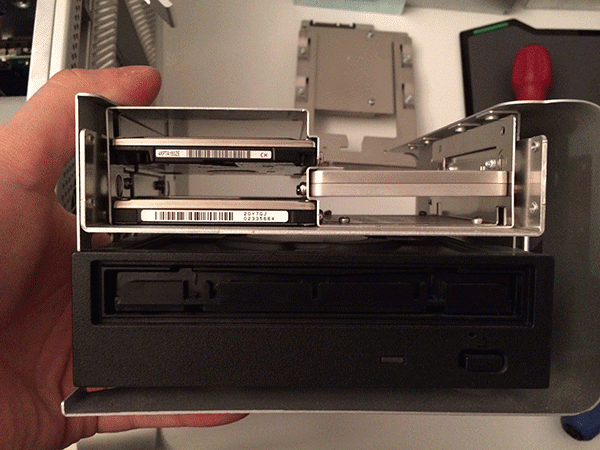

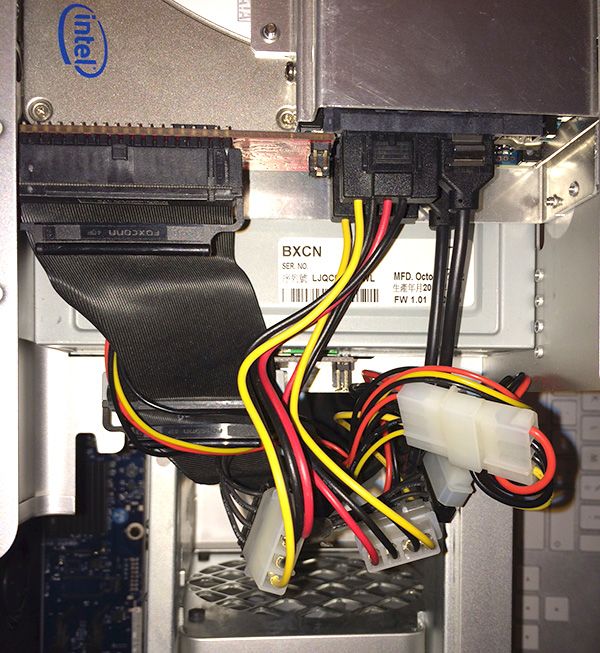

Dans le cas où vous souhaitez conserver le graveur, installez vos disques suivant cette configuration (
les deux qui conserveront du Ultra- ATA sur la gauche (si graveur SATA).
Étape n°8 : berceau

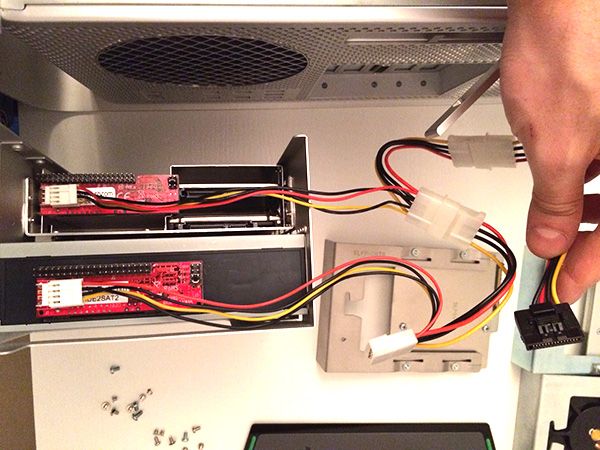

Raccordez le tout, si graveur veillez à ajouter un cavalier sur l’adaptateur.
Attention,

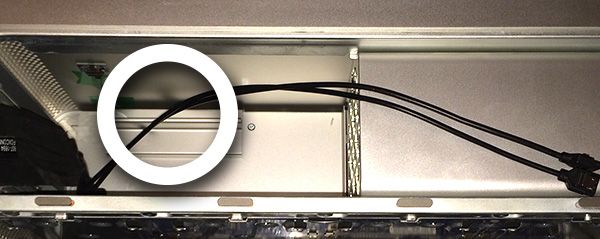

les câbles doivent longer le bas du berceau pour ne pas entrer en collision avec la protubérance de la photo ci-dessous.
Remettre en place le berceau dans le châssis du Mac Pro
Attention également aux adaptateurs SATA / ATA qui ont une fâcheuse tendance à se déconnecter à la moindre contrainte.
- Reconnecter la nappe ATA à la carte mère.
- Revisser le slot SATA N°1 si devissé.

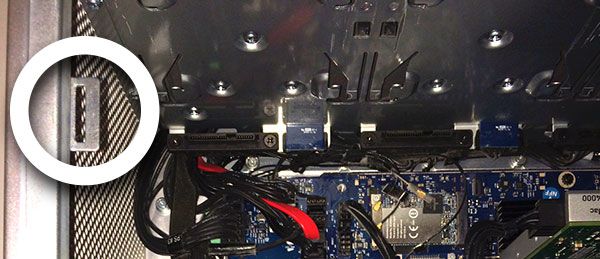

- Remettre en place le châssis des deux ventilateurs en veillant à ne pas louper l’ergot
- Revisser les deux vis qui maintiennent le châssis du ventilateur (
ne pas trop serrer).
- Remettre en place le cache du dissipateur thermique des CPUs.
- Refermer la trappe du Mac Pro.
- C’est terminé.
